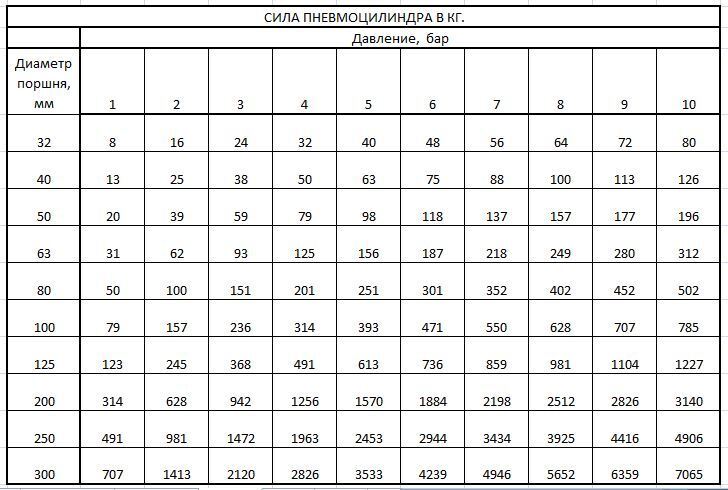

Таблица усилий пневмоцилиндров

Усилие пневмоцилиндра зависит от диаметра поршня и давления сжатого воздуха в системе. Найдите в таблице диаметр поршня (строка) и рабочее давление (столбец) — на пересечении указано усилие на штоке при выдвижении **,кг**.

Как пользоваться:
1. Определите, какое усилие нужно для вашей задачи.
2. Добавьте запас 30–50% на трение и динамические нагрузки.
3. Выберите диаметр поршня с подходящим усилием при вашем рабочем давлении.

Не уверены в выборе? Напишите или позвоните нам — подберём пневмоцилиндр под вашу задачу.
